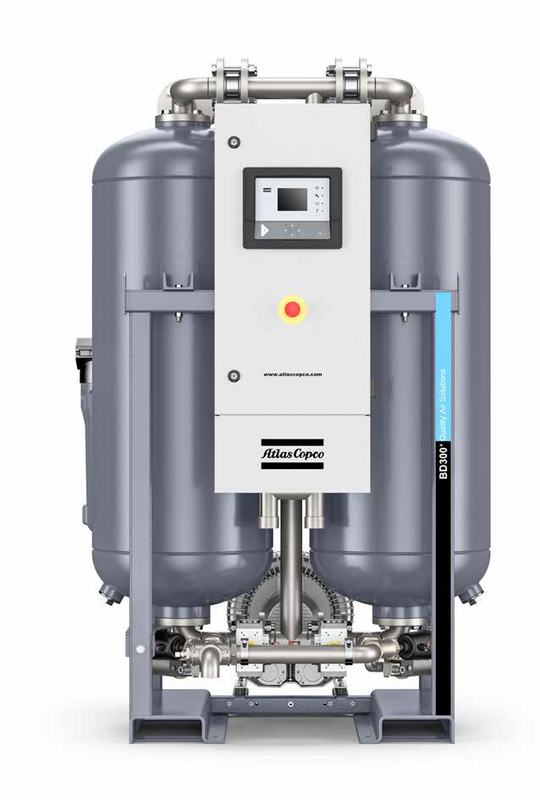

ATLAS BD 100+-300+ DESICCANT HAVA Kurucuları HAVayı Arıtma
Kataloğumuzu açmak için tıklayın:Kurutucu + kurutma makineleri + antwerp + broşür + EN + 2935093945.pdf...
Kurutma makineleri nasıl çalışır?
Kurutucu kurutma makineleri, kurutucuyla doldurulmuş iki kuleden oluşur. Islak basınçlı hava, nemleri emiyor.Kurucu, kurutulmadan önce sınırlı bir emici kapasiteye sahiptir.Bir kule havayı kuruturken diğeri yenilenir.
Atlas, iki tür kurutma makinesini sunar: BD+ yelkenli (sıfır) kurutma makinesleri ve CD(+ serisi ısısız kurutma makinesleri.
1Kurutma.
Islak basınçlı hava aşağıdan yukarıya (1) adsorbant kurutma aracılığıyla yukarı doğru akar.
2Yenilenme.
Sıcaklıksız kurutma makineleri ¢ CD+:
Kurutma kulesinin çıkışından gelen kuru hava atmosferik basıncaya kadar genişletilir ve doymuş kurutma maddesinden geçerek, emilen nemin dışarıya çıkmasını zorlar (2 ve 4).
Desorpsiyon sonrası, patlama valfi kapatılır ve kap yeniden basınçlandırılır.
Blower (sıfır) temizlik kurutma makineleri ️ BD+:
Büzücü (5) ortam havasını alır ve dış ısıtıcının (6) üzerinden üfler. Sıcak hava daha sonra doymuş kurutma maddesi (2) üzerinden gönderilerek, emilen nem dışarı çıkar.
3Soğutma (BD+)
BD + temizleme ile:
Isıtma aşamasından sonra, kurutucu, adsorbe kapının çıkışından kuru basınçlı havanın genişletilmesiyle soğutulur.
Sıcak yeniden etkinleştirilmiş kule.
BD+ sıfır temizlik:
Isıtma aşamasından sonra, solucan ortam havasını alır ve onu yeniden aktive edilmiş kuleden aşağıdan yukarıya gönderir.
4Değiştiriyorum.
Regenere edildikten sonra kurutma, doymuş kuleden yenilenmiş kuleye geçer (3).
BD 100+-300+
Yüksek performans ve maliyet verimliliği
1 Kaliteli kurutucu
• Yüksek emişlikli silika jeli kurutma maddesi, diğer kurutma maddelerine göre daha az yeniden etkinleştirme enerjisine ihtiyaç duyar.
• Suya dayanıklı bir alt tabakaya sahip çift katmanlı kurutma yatağı, yüksek performanslı üst tabakayı korur.
• Basınç çiy noktası -40°C/-40°F standart olarak (-70°C/-100°F isteğe bağlı).
• Yüksek sıcaklıklar ve geçici aşırı yüklenme gibi zor koşullarda bile tutarlı performans sağlamak için %30'a kadar fazla kurutma maddesi.
2 Paslanmaz çelik valfler
Yüksek performanslı paslanmaz çelik kelebek valfleri uzun ömür sağlar.
3 Düşük watt yoğunluklu ısıtıcı
• Paslanmaz çelik tasarımı ömrü uzatır.
• Enerji tasarruflu bir kurulum için ısıtıcı yalıtımlı bir boruya monte edilir.
• Isıtmalı kaplar, ısı kaybını daha da azaltmak ve genel verimliliği artırmak için bir seçenek olarak mevcuttur (standart -70 °C/-100 °F modelinde).
4 Flanşlı bağlantıları olan galvanizli borular
• Flanketli borular bakımı kolaylaştırır ve sızma riskini en aza indirir.
• Mükemmel enerji tasarrufu için düşük basınç düşüşünü sağlamak için boru boyutu optimize edilmiştir.
5 Filtre
• Bir ön filtre, kurutucu ömrünü uzatmak için yağ kirliliğini önler.
• Bir artan filtre, hava ağını kurutucu toz ve ağ kirliliğinden korur.
• Düşük basınç düşüşü için kurutucunun giriş ve çıkışına doğrudan monte edilebilir.
• Montajı ve bakımı kolaydır.
6 Gelişmiş kontrol ve izleme sistemi
• Kolay kablolama ve güvenlik için IP54 kablosuna monte edilmiş.
• Maksimum güvenilirliği sağlamak için tüm parametreleri izler.
7 Çiy Noktasına Bağımlı Değişim
• Gerçek basınç çiy noktası izleme (higrometre).
• Basınç çiy noktası (ve alarm).
• Kurutma makinesi, çiğ noktası sensörü tarafından ölçüldüğü gibi, kurutma maddesinin doymuş olduğu zaman sadece bir sonraki kuleye geçecektir.Enerji kullanımının önemli ölçüde azaltılmasına yol açan.
8 Güçlü ve kompakt tasarım
• Standart çerçeve, kaldırıcı yuvaları ve kolay kullanım için kaldırma gözleri dahil.
• Geniş kaplar düşük hava hızını ve daha uzun temas süresini sağlar.
• Kapları birbirine bağlayan flensler üst ve alt kabuklara entegre edilir ve bu da toplam birim yüksekliğini düşürür.
Teknik özellikler
Teknik özellikler
| Türü |
Soğutma modu |
Ortalama güç tüketimi |
Giriş kapasitesi
FAD 7 bar ((e) /
100 psig
|
Filtre hariç basınç düşüşü |
Filtre boyutu |
Boyutlar ((L x W x H) |
Ağırlık |
| Ön filtre |
| kW |
HP |
I/s |
m 3 /h |
Cfm |
bar ((e) |
psig |
0.01 μm
0.01 ppm
|
1 μm |
mm |
inç |
Kilo |
İb |
| BD 100+ |
Temizleme |
3 |
4.0 |
100 |
360 |
212 |
0.20 |
2.9 |
UD140+ |
DDp130+ |
1131 x 896 x 1855 |
45 x 35 x 73 |
394 |
869 |
| BD 150+ |
Temizleme |
3 |
4.0 |
150 |
540 |
318 |
0.20 |
2.9 |
UD180+ |
DDp170+ |
1311 x 966 x 1891 |
52 x 38 x 74 |
511 |
1127 |
| BD 185+ |
Temizleme |
5 |
6.7 |
185 |
666 |
392 |
0.20 |
2.9 |
UD220+ |
DDp210+ |
1311 x 966 x 1891 |
52 x 38 x 74 |
547 |
1206 |
| BD 250+ |
Temizleme |
5.5 |
7.4 |
250 |
900 |
530 |
0.20 |
2.9 |
UD310+ |
DDp310+ |
1444 x 1098 x 1969 |
57 x 43 x 78 |
689 |
1519 |
| BD 300+ |
Temizleme |
5.5 |
7.4 |
300 |
1080 |
636 |
0.20 |
2.9 |
UD310+ |
DDp310+ |
1434 x 1123 x 2006 |
56 x 44 x 79 |
777 |
1713 |
| BD 100+ZP |
Sıfır Temizleme |
3 |
4.0 |
100 |
360 |
212 |
0.20 |
2.9 |
UD140+ |
DDp130+ |
1131 x 840 x 1690 |
45 x 33 x 67 |
346 |
763 |
| BD 150+ZP |
Sıfır Temizleme |
3.4 |
4.6 |
150 |
540 |
318 |
0.20 |
2.9 |
UD180+ |
DDp170+ |
1311 x 971 x 1706 |
52 x 38 x 67 |
457 |
1008 |
| BD 185+ZP |
Sıfır Temizleme |
5 |
6.7 |
185 |
666 |
392 |
0.20 |
2.9 |
UD220+ |
DDp210+ |
1311 x 971 x 1706 |
52 x 38 x 67 |
496 |
1093 |
| BD 250+ZP |
Sıfır Temizleme |
6.4 |
8.6 |
250 |
900 |
530 |
0.20 |
2.9 |
UD310+ |
DDp310+ |
1444 x 1002 x 1791 |
57 x 39 x 71 |
632 |
1393 |
| BD 300+ZP |
Sıfır Temizleme |
6.4 |
8.6 |
300 |
1080 |
636 |
0.20 |
2.9 |
UD310+ |
DDp310+ |
1434 x 1088 x 1828 |
56 x 43 x 72 |
736 |
1623 |
Referans koşulları BD +: ISO 7183'e göre performans verileri:2007.
Kompresör hava giriş sıcaklığı: 35°C/100°F.
Giriş oranı %100.
Referans koşulları BD + ZP (Sıfır Temizleme):
ISO 7183'e göre performans verileri:2007.
Çevre hava sıcaklığı: 25°C/77°F.
Çevre havanın göreceli nemliliği: %60
