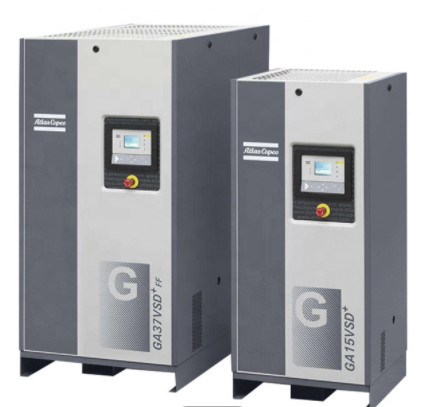

VSD Yağ Enjekte Rotary Atlas vida hava kompresörü G26VSD + FF 26kw

VSD Hava Kompresörü Atlas G26VSD+ FF 26kw vidalı yağ enjekte edilmiş yerleşik kurutucu
 GA37-110 VSD+.pdf
Kompresör verimliliğinde yeni bir standart
Yenilikçi
GA26VSD + kompresörleri Atlas tarafından tasarlanan ve patentli bir vakum çıkartma sistemine (VES) dayanan sızıntısız bir tahrik sistemi ile donatılmıştır.GA 30-75 VSD yağ enjekte kompresörlerinde yağ sızıntısını önleyen.

Zeki ve akıllı.
• Hava kompresörleri için benzersiz inverter.
• Atlas tarafından geliştirilen, farklı çalışma koşullarına uyarlanmış kontrol mantığı ile entegre grafik denetleyici.
• Kanıtlanmış performans ve verimli malzeme kullanımı ile modüler tasarım.

Verimli
• Sabit hızlı kompresörlere göre ortalama %10 daha düşük spesifik enerji gereksinimi (SER).
• IE4'e eşleşen bir kalıcı mıknatıs motoru ile doğrudan tahrik sayesinde en aza indirgenmiş verim kaybı.
• Basınç ve hava kaybını en aza indirmek için sentinel valf kullanılarak hava ucundaki en iyi giriş akışı.

Dahili kurutma makinesi

• İçeride kurutma makinesi ile, müşterinin parayı ve daha fazla inancı tasarruf etmesine yardımcı olabilir.

Güvenilir
• Düşük bakım: Vakum Ejektor Sistemi (VES), GA 30 -75 VSD için sızıntısız bir sistem oluşturur.
• Parçaların maksimum kullanımını sağlamak için modüler tasarımla kanıtlanmış dayanıklılık.
• Sert ortamlarda güvenilir performans için W-fin soğutucu.

Akıllı, akıllı GA26VSD+ FF'nin içinde

İçerideki kalıcı mıknatıs (IPM) motoru
• Çok yüksek verimlilik: IE4'ü eşitlemek
• Petrolle en iyi şekilde soğutmak için kompakt, özel tasarım
• IP55 (GA 7-22VSD için), IP 66 (GA 30-75VSD için)
• Soğutucu hava akışı gerekmez
• Yağlı motor

Eleman
• Atlas tarafından yapıldı
• Güçlü ve sessiz
• Yüksek verimlilik

Doğrudan tahrik
• Döşeme ve kemer verimliliği kaybı yok
• Kompakt: ayak izi %30 azaldı

W-fin soğutma sistemi
• W-fin soğutucu sert koşullarda güvenilirdir
• Aksyal fan soğutucu performansını arttırır

Elektronikon ® denetleyici
• Entegre akıllı algoritmalar sistem basıncını ve enerji tüketimini azaltır
• Uyarı belirtileri, bakım planlaması ve çevrimiçi durum görselleştirmesi
• Ana parametrelerin (gün, hafta, ay) ve 32 dil ayarlarının grafik görüntülenmesi


Özellikler





% 35'ten fazla enerji tasarrufu için VSD

Atlas'ın GA Değişken Hız Sürücüsü teknolojisi, otomatik olarak hava ihtiyacını karşılar.
motor hızını ayarlamak. Bu, yükleme/ boşaltma makinelerine kıyasla ortalama %35 enerji tasarrufu sağlar
Neden Atlas Değişken Hız Sürücüsü teknolojisini seçtiniz?
• Geniş bir akış aralığında ortalama %35'ten fazla enerji tasarrufu (GA 30-75 VSD için %25-100)
• Entegre Elektronikon ® Dokunmatik denetleyici motor hızını kontrol eder
• Eşsiz NEOS inverteri (GA -75VSD için)
• Yağla soğutulmuş iPM motoru, kompresörün boşaltma gerekmeden tam sistem basıncı altında çalıştırılabilmesi/durulabilmesi anlamına gelir.
• Başlatma sırasında en yüksek akım cezasını ortadan kaldırır


İzleme ve kontrol konusunda bir adım öne
Son nesil Elektronikon ® işletim sistemi, kompresörünüzün verimliliğini ve güvenilirliğini artırmanıza olanak sağlayan çok çeşitli kontrol ve izleme özellikleri sunar.Enerji verimliliğini en üst düzeye çıkarmak içinElektronikon ® ana tahrik motorunu kontrol eder ve önceden tanımlanmış ve dar bir basınç bandı içinde sistem basıncını düzenler.

SMARTLINK*: Veri İzleme Programı
• Basınçlı hava sisteminizi optimize etmenize ve enerji ve maliyetleri tasarruf etmenize yardımcı olan uzaktan izleme sistemi.
• Basınçlı hava ağınız hakkında tam bir bilgi sağlar.
• Olabilecek sorunları önceden uyararak sizi uyarır.
* Daha fazla bilgi için lütfen yerel satış temsilcinizle iletişime geçin.

Arka soğutucu.

Bu noktada basınçlı hava hala çok sıcak, yaklaşık 80 derece Celcius. Basınçlı hava, kompresörden çıkmadan önce, son soğutucu tarafından soğutulur.Soğutucudan sonraki hava sıcaklığı 25 ̇ 40 derece civarındadır..

Havanın soğumasından dolayı, bir sürü su buharı soğutucunun içine yoğunlaşmıştır.Bu su sıkıştırılmış hava ile birlikte kompresörün hava çıkışına doğru taşınır.

Tabii ki basınçlı hava sistemimizde bu kadar suyun olmasını istemiyoruz.

Nem tuzağı

Bu nedenle, bir su tuzağı (uyumluluk tuzağı, nem ayırıcı veya kondensat tuzağı olarak da adlandırılır).

Bu, mekanik veya elektrikli bir versiyon olabilir. Kondensat tuzağı esas olarak suyu basınçlı havadan ayırır. Su küçük bir hortumla boşaltılır.

Sıkıştırılmış hava sonunda kompresörü terk ediyor.

Yağ akışı

Basınçlı hava/yağ karışımının ayırıcıyla ayrıldığını hatırlıyor musun?

Ayrılan yağ sıcaktır. Sıkıştırmanın ısısını emiyor ve 120 derece Selsüs kadar sıcak olabilir (herhangi bir şey daha fazla ve kompresör kapanır).

Yağ soğutucu tarafından soğutulur. Soğutma miktarı termostatik bir valf tarafından kontrol edilir. Eğer yağ hala soğuksa, yağ soğutucu tamamen atılır. Eğer yağ çok sıcaksa,Tüm yağ yağ soğutucusu ile geçiyor.Termostat valfi yağ sıcaklığını düzenler.
