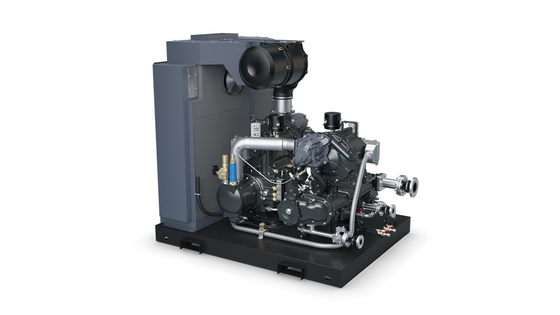

ZR/ZT 75-160 VSD+ Atlas yağsız vida hava kompresörü kritik endüstriler için en iyi seçim

Yağsız hava döner vida kompresörü

ZR/ZT 75-160VSD+

Enerji verimliliği, güvenliği ve güvenilirliği konusunda standart belirlemek
Yüksek verimliliğe giden en kısa yol, uygun havanın kesintisiz olarak sağlanmasını sağlayarak işletme maliyetlerini en aza indirmek.Atlas Copco Z kompresör serisi verimli enerji tasarrufu üzerine odaklanmıştırÜrün güvenliğini sağlamak için %100 petrolsüz makinelerle kirlenme riskini ortadan kaldırmak ve sadece bugün değil, her gün en yüksek güvenilirliği garanti etmek.Bir yıl öncesine, asgari bakım maliyeti, az servis müdahalesi ve uzun genel onarım aralıkları ile.

Güvenilir

Güvenilir bir eleman

• Yeni nesil dünya standartlarında sıkıştırma elementi.
• Yüksek dayanıklılık için Atlas Copco üstün rotor kaplaması.
• Isı verimliliği, aşınmayı azaltır, bu da aşınmayı azaltır ve güvenilirliği artırır.
• En fazla dayanıklılık için daha kompakt, gelişmiş rotor profilleri ve soğutma ceketleri.

Gelişmiş dokunmatik ekran izleme sistemi
• Kullanıcı dostu Elektronikon® Touch, gelişmiş bağlantı potansiyeli ile.
• Daha fazla güvenilirlik için uyarı göstergeleri, bakım programı ve makinenin durumunun çevrimiçi görselleştirilmesi.

Çok güvenilir motor
• IP66 Daimi Mıknatıs su soğutmalı motor ve yağlanmış rulman.
• Kaya gibi sağlam güvenilirlik, toz ve suyun motora girmesini önler.

Sıfır kayıp kanamaları

• Tüm su ve kirliliğin temizlenmesi
• Hem ürün hem de sistem güvenilirliğini artırmak.

Kolay erişim
• Bakım sürelerini en aza indirmek için tüm bileşenlere kolay erişim.
• Geleneksel bakımı kolaylaştırmak için, örneğin temizlik için sarmal kapılar.
• Bir tesiste değerli ve pahalı zemin alanını tasarruf eder.
• Piyasadaki en yüksek akış/ayak izi oranı.

Ses geçirmez tasarım
• Sessiz çatı, yakın çevredeki herkes için en iyi çalışma koşullarını sağlar.
• Gürültü seviyesini azaltmak için optimize edilmiş iç kanal ve entegre titreşim damper.
• Paslanmayı önlemek için yüksek kaliteli kaplı gölge.

Gruplandırılmış hizmet öğeleri
• Servis parçaları kolay erişim için bir araya toplandığı için minimum servis süresi.
• Tüm bileşenler, işlevsellik ve uzun ömürlülük için tasarlanmıştır.

Gerçekleştirilebilir kontrol - NEOS sürücüsü

• Atlas Copco NEOS inverteri, kompresör evinin zorlu koşullarında çalışmak için tasarlanmıştır.
• Modüler tasarım, bakım maliyetlerini düşürerek bireysel bileşenlerin değiştirilmesini sağlar.
• Dönüştürücüyü soğuk tutmak için tasarlanmış bir bölme, ömrünü uzatır ve çalışma verimliliğini artırır.

Güvenilir soğutma

• Daha yüksek güvenilirlik için yüksek verimli su ayırıcıya sahip soğutucu.
• Uzun ömür boyunca en iyi performansı sağlamak için paslanmaz çelik genişletilmiş yüzey soğutucuları.
• Yıldız profilli borular korozyonu önlemek için iki anodlu alüminyum oluşturur.
• Hızlı ve uygun maliyetli bakım için kolayca çıkarılabilir.

Sisteminizi optimize edin.
ZR/ZT ile Atlas Copco, son teknolojiyi son derece dayanıklı bir tasarımla içeren bir her şey bir standard paketi sunar.ZR/ZT'lerinizin performansını daha da optimize etmek için ya da sadece özel üretim ortamınıza uyarlamak için, isteğe bağlı özellikler mevcuttur.

Akış Şeması
Süreç akışı, yağ akışı ve soğutma akışı - adım adım

1. Filtrasyon ve sıkıştırma

Hava, havanın temizlendiği giriş filtresi aracılığıyla kompresöre çekilir.
Daha sonra, havanın ara basınça kadar sıkıştırıldığı ilk sıkıştırma aşamasına devam eder.

2Soğutma ve ikinci sıkıştırma
İlk sıkıştırmadan sonra, hava ara soğutucuda soğutulur.Yüksek basınçta, basınç son basıncaya kadar getirilir.

3. Isı ve soğutma değişimi
Yüksek basınçlı aşamanın çıkışındaki sıcak ıslak basınçlı hava, entegre kontrol valfine sahip titreşim amortisöründen ısı değiştirene kadar geçer.Burada, daha sonra işlemde kullanılan entegre kurutucuya ısı aktarır..
Hava, soğutma sistemine giderek soğutulur ve nem ayrılır ve boşaltılır.

4Entegre kurutucu
Soğutulmuş ıslak basınçlı hava, şimdi soğutulmuş yenilenme havanın% 40'ı ile karıştırılır ve kurutucuya girer.

5. Isı değiştiricisi

Kuru havanın %40'ı ısı değiştirene gider ve sıcak ıslak basınçlı havadan ısı alır.Yeniden canlandırma soğutucusundan geçerek soğutulur ve nem ayrılır ve boşaltılır.Daha sonra gelen soğutulmuş ıslak basınçlı hava ile karıştırılır.

6. Petrol
Sarı çizgiler kompresörün yağ akışını temsil eder. Yağ, yüksek verimlilikli bir filtreden rezervuardan pompalandırılarak, yağlama için dişlilere temiz, soğutulmuş yağ sağlar.Daha sonra petrol rezervuara geri akıyor..
Ayrıca, yağ soğutucusuna akmasına izin veren bir bypass valfi de var, böylece en uygun sıcaklık garanti edilir, bileşenlerimizin verimliliğini ve dayanıklılığını artırır.

7Su.
Koyu mavi çizgiler su akışını temsil eder. Soğutma suyu döngüye getirilir ve hem modüllere hem de kurutucuya doğru bölünür.
Öncelikle soğutma suyu, entegre kurutma makinesine,
İkincisi, su, basınçlı havanın sıcaklığını düşürmek için hem inter- hem de afuercooler'a gider.
Son olarak, su, yağın sıcaklığını düşürmek için yağ soğutucularına ayrılır.Su soğutucuya geri dönmeye devam ediyor ve su çıkışına doğru yönlendiriliyor.

Teknik özellikler
ZR/ZT 75-160 VSD+ (FF) aralığındaki veriler
