Yağ enjekte edilen döner visli kompresörler
GA 30-90 VSD iPM
Kataloğumuzu açmak için tıklayın:GA7-90VSD_IPM_wuxi_EN.pdf

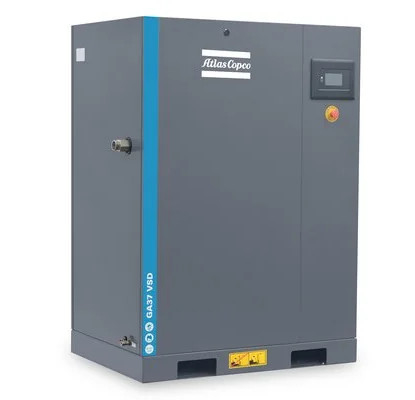

Atlas Copco'nun GA30-90VSDIPM'i, enerji tasarrufu sağlayabilecek gerçek bir inverter hava kompresörüdür.Yenilikçi aktarım sistemi ve hava kompresörü özel inverter tasarımı ile enerjiyi %35'e kadar tasarruf edebilirsiniz.Paketlenmiş sürdürülebilir üretim ve gösterim işletme maliyetlerinizi azaltmak için gereklidir.
GA 30-90 VSDiPM Akıllı kontrol, daha fazla enerji tasarrufu

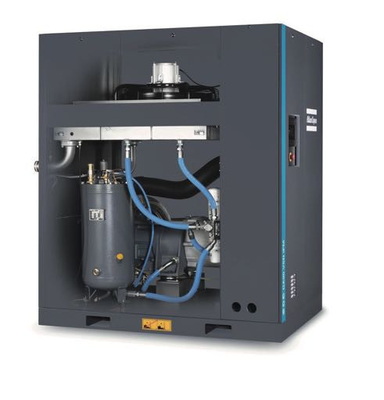

İçeride kalıcı mıknatıs (iPM) motoru
• Çok yüksek verimlilik: IE4 standartlarına eşittir
• Özel bir yağ kanalının tasarımı soğutmayı daha verimli hale getirir
• Motor koruma seviyesi IP66, İzole seviyesi H
• Yağla soğutulan motor, soğutma fanı gerekmez
Eleman
• Atlas Copco tarafından yapılmıştır
• Güvenilir, yüksek verimlilik ve sessiz
Premium sürücü tipi
• GA 45-75 VSD iPM için güvenilir doğrudan tahrik
• GA 90 VSD iPM için yeni geliştirilen vites sürücüsü, kolay bakımı sağlar
• Tüm mühürleme yağı ve soğuk motor
Klasik soğutma sistemi
• Yağı ayırmak/soğutma sonrası
• W-fin soğutucu sert koşullarda güvenilirdir
• Aksyal fan soğutucu performansını arttırır
• Düşük sıcaklık verimli çalışmayı sağlar
Güçlü yağ filtresi/separatörü
• Yağ filtresi ile entegre bypass valfi
• Dönen tasarım, kolay bakım
Elektronikon® dokunmatik denetleyici
• Entegre akıllı algoritmalar sistem basıncını ve enerji tüketimini azaltır
• Uzaktan kumanda, alarm çıkışı, bakım planı, ağ teşhisi hepsi mevcuttur
• Sistemin gerçek zamanlı durumunu anlamak için yerleşik Smartlink uzaktan teşhis
Yenilikçi Neos InverterGA45-90VSDIPM için uygundur)
• Atlas Copco'nun kendi tasarladığı inverter artık iPM motorlarını da kontrol ediyor
• IP5x koruması
• En zorlu koşullarda sorunsuz çalışma için sağlam alüminyum kabın
• Daha az bileşen: kompakt, basit ve kullanıcı dostu
Teknik özellikler:
| Türü |
Çalışma basıncı |
FAD |
Motro gücü |
Gürültü |
Ağırlık |
Çıkış noktası |
| Bar ((e) |
psig |
I/s |
M3/dakikada |
Cfm |
kW |
HP |
dB ((A) |
Kilo |
| GA 30 VSDiPM |
4 |
58 |
15.5-94.1 |
0.93-5.64 |
32.8-199.3 |
30 |
40 |
69 |
522 |
G1 1/2 "M |
| 7 |
102 |
14.6-92.5 |
0.88-5.55 |
31.0-196.0 |
30 |
40 |
69 |
522 |
| 10 |
146 |
13.7-82.2 |
0.82-4.93 |
29.0-174.0 |
30 |
40 |
69 |
522 |
| 12.5 |
181 |
15.1-69.8 |
0.90-4.19 |
31.9-147.9 |
30 |
50 |
69 |
522 |
| GA 37 VSDiPM |
4 |
58 |
22.5-115.5 |
1.35-6.93 |
47.7-244.6 |
37 |
50 |
69 |
550 |
G1 1/2" |
| 7 |
102 |
22.1-114.5 |
1.33-6.87 |
46.8-242.5 |
37 |
50 |
69 |
550 |
| 10 |
146 |
21.0-100.1 |
1.26-6.01 |
44.5-212.0 |
37 |
60 |
69 |
550 |
| 12.5 |
181 |
23.2-84.0 |
1.39-5.04 |
49.1-177.9 |
37 |
60 |
69 |
550 |
| GA 45 VSDiPM |
4 |
58 |
37.8-145.9 |
2.27-8.75 |
801-309.2 |
45 |
60 |
70 |
980 |
G2 1/2" |
| 7 |
102 |
36.9-145.0 |
2.21-8.72 |
78.2-307.3 |
45 |
60 |
70 |
980 |
| 10 |
146 |
35.1-126.4 |
2.11-7.58 |
74.4-267.8 |
45 |
60 |
70 |
980 |
| 12.5 |
181 |
39.0-104.5 |
2.34-6.27 |
82.6-221.4 |
45 |
60 |
70 |
980 |
| GA 55 VSDiPM |
4 |
58 |
40.4-183.7 |
2.42-11.02 |
85.6-389.3 |
55 |
75 |
70 |
985 |
G2 1/2" |
| 7 |
102 |
39.5-183.0 |
2.37-11.00 |
83.7-387.8 |
55 |
75 |
70 |
985 |
| 10 |
146 |
38.1-162.8 |
2.29-9.77 |
80.7-345.0 |
55 |
75 |
70 |
985 |
| 12.5 |
181 |
42.8-137.7 |
2.57-8.26 |
90.7-291.8 |
55 |
75 |
70 |
985 |
| GA 75 VSDiPM |
4 |
58 |
43.1-226.0 |
2.59-13.56 |
91.3-478.9 |
75 |
100 |
73 |
990 |
G2 1/2" |
| 7 |
102 |
42.1-225.0 |
2.53-13.50 |
89.2-476.8 |
75 |
100 |
73 |
990 |
| 10 |
146 |
40.9-205.4 |
2.45-12.32 |
86.7-435.2 |
75 |
100 |
73 |
990 |
| 12.5 |
181 |
45.7-174.3 |
2.75-10.46 |
96.8-369.3 |
75 |
100 |
73 |
990 |
| GA 90 VSDiPM |
4 |
58 |
56.9-301.0 |
3.58-18.06 |
120.6-637.8 |
90 |
120 |
73 |
1170 |
G2 1/2" |
| 7 |
102 |
56.9-300.0 |
3.41-18.00 |
120.6-635.7 |
90 |
120 |
73 |
1170 |
| 10 |
146 |
54.6-256.3 |
3.28-15.38 |
115.7-543.1 |
90 |
120 |
73 |
1170 |
| 12.5 |
181 |
66.1-223.8 |
3.97-13.43 |
140.1-474.2 |
90 |
120 |
73 |
1170 |
*Birimin performans parametreleri ISO1217, Ek C uyarınca ölçülür ve 2009 yılında ölçülür.
**Gürültü seviyesi ISO 2151 ve ISO 9614 standartlarına göre ölçülür ve hata 3 db (A) 'dır.
Referans koşulları:
- Mutlak giriş basıncı 1 bar/14.5 psi.
- İçme hava sıcaklığı 20°C/68°F.
Boyutları:
| |
L ((mm) |
W(mm) |
H(mm) |
| GA 30-37VSD IPM |
1150 |
815 |
1615 |
| GA 45-90VSD IPM |
1680 |
1221 |
1980 |
