KURU VİDALI VAKUM POMPALARI

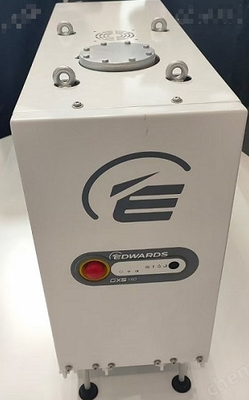

GXS 160
TERCİH EDİLEN ORTAK
Edwards, 95 yılı aşkın bir geçmişe ve 75 yılı aşkın üretim tecrübesine sahip, vakum pompaları tasarımı, teknolojisi ve üretimi konusunda dünya lideridir.
Edwards, sektördeki geniş deneyimimizi kullanarak, müşterilerimize sorunlarınıza çözüm bulma ve uygulama yoluyla değer sunmaya inanır. En yenilikçi ve güncel modelleme tekniklerini kullanarak, müşterilerimiz için pompalama konfigürasyonunu optimize edebilir, maksimum performansı en güvenilir ve uygun maliyetli şekilde sağlayan bir sistem tasarımı sunabiliriz.
GXS KURU VİDALI POMPALAR VE KOMBİNASYONLARI
Yeni GXS kuru pompalarımız, vakum performansını bir üst seviyeye taşıyor. Eşsiz vida teknolojisi ve dünya lideri yüksek verimli tahrik üniteleri sayesinde, gelişmiş sıcaklık kontrolü ve uzun servis aralıkları sağlayarak, uzun yıllar boyunca sınıfının en iyisi pompalama hızları ve düşük işletme maliyetleri garanti edilir.
GXS yenilikçi vida teknolojisi
1. Çift uçlu mil desteği
• Konsolsuz tasarım, özellikle zorlu proseslerde son derece düşük titreşim ve üstün başlatma güvenilirliği için güvenli rotor desteği sağlar
• Üstün sıvı ve toz işleme. Testler, beş litrelik bir su yığını ve bir kilogram ince toz yığını işleme kapasitesini göstermektedir
2. Rulman ve yağlama
• Yağlanmış dişliler, gres ve periyodik bakım ihtiyacını ortadan kaldırır
• Uygulama uyumluluğu ve önemli ölçüde iyileştirilmiş ömür için düşük buhar basıncına sahip gelişmiş kaliteli rulmanlar ve özel amaçlı yağ kullanır
3. Gelişmiş mil sızdırmazlık teknolojisi
• Entegre yağ blokaj labirent contalı temassız uzun ömürlü contalar, son derece etkili sızdırmazlık sağlar
• Dakikada altı litrelik bir conta temizleme ile birleştirildiğinde, şanzıman kontaminasyondan korunur ve vakum alanı yağdan arındırılır
GXS güçlendirici
4. Dünya lideri motor ve tahrik teknolojisi
• Zorlu prosesler için maksimum tork performansı sağlayan son derece yüksek verimli motorlar ve elektronik tahrik üniteleri
• Hermetik olarak kapatılmış motor, yağ sızıntılarını ortadan kaldırır ve pompa güvenilirliğini artırır
• Su soğutmalı motorlar ve tahrik üniteleri, servis maliyetlerini azaltmak için daha iyi güvenilirlik ve uzun ömür sağlar
5. Gelişmiş pompalama mekanizması tasarımı
• Geliştirilmiş vida tipi rotor tasarımı, gelişmiş termal kontrol ve
tüm giriş basınçlarında optimize edilmiş pompalama için rotor boyunca düzgün, kademeli sıkıştırma sağlar
• Entegre ısı yönetimi ve benzersiz rotor ve stator tasarım özellikleri, tam konsantrasyonda argon gazı pompalama yeteneği sağlar
• Gelişmiş işleme teknikleri ve tasarım özellikleri, mükemmel nihai vakum performansını korurken rotor kaplaması ihtiyacını ortadan kaldırır
• Geliştirilmiş üretim teknolojisi ve tasarım, susturucu olmadan düşük titreşime ve son derece sessiz çalışmaya katkıda bulunur
6. Kök güçlendirici mekanizması
• Yüksek verimli vakum güçlendirici tasarımı
• Otomatik termal yönetim ile maksimum performans için optimize edilmiştir
Teknik veri:
| |
Birim |
GXS 160 |
| Tepe Pompalama Hızı |
m³/saat(cfm) |
160(94) |
| Nihai Basınç(temizlemesiz) |
mbar(Torr) |
7x10⁻³(5.3x10⁻³) |
| Tam Yük Gücü |
@nihai basınç |
kW(hp) |
3.8(5.1) |
| @tepe pompalama yükü |
kW(hp) |
5.0(6.7) |
| Elektrik |
Besleme seçenekleri |
Yüksek voltaj |
380-460V 3Ø 50/60Hz |
| Düşük voltaj |
200-230V 3Ø 50/60Hz |
| Bağlantı |
Yüksek voltaj |
Harting Han K 4/4-F |
| Düşük voltaj |
| Vakum Bağlantıları |
Giriş |
ISO 63 |
| Egzoz |
NW40 |
| Soğutma Suyu |
Besleme basıncı(maks) |
bar(psig) |
6.9(100) |
| Pompa üzerindeki DP(min) |
bar(psig) |
1.0(14.7) |
| Min DP'de Akış |
l/dak(gal/dak) |
4.0(1.1) |
| Sıcaklık |
°C(°F) |
5-40(41-104) Tüm varyantlar |
| Bağlantı |
3/8" BSP Erkek (G 3/8") |
| Temizleme Gazı* |
Basınç |
bar(psig) |
2.5-6.9(36-100) |
| Hafif Hizmet |
sl/dak |
12 |
| Orta Hizmet |
sl/dak |
18-52 |
| Bağlantı |
Swagelok*ؼ"tüp wth olve |
| Yüksek Akışlı Temizleme/Çözücü Yıkama |
Besleme basıncı |
bar(psig) |
2.5-6.9(36-100) |
| Kontrol vanası bağlantısı |
Swagelok*Ø3/8"tüp with olve |
| Filtre bağlantısı |
½"NPT Dişi |
| Çözücü bağlantısı |
3/8"BSP Erkek(G 3/8") |
| Kütle |
Kg(Ibs) |
305(672) |
| Gürültü(uygun egzoz borusu ile) |
dB(A) |
<64 |
| Çalışma Sıcaklığı |
°C(°F) |
5-40(41-104) |
| Egzoz Geri Basıncı(MAKS) |
mbar(psia) |
1400(20) |
| Sistem IP derecesi |
Standart |
|
21D |
| Yağlama |
Tip |
PFPE Drynert®25/ 6 |
| Hacim |
l(gal) |
0.7(0.2) |
| İzleme ve Kontrol |
Standart |
Kontrol |
Ön panel"Gösterge Paneli"
Seri-RS 232 |
| İzleme |
Ethernet Web sunucusu |
| Seçenek |
Kontrol |
Paralel-MCM Mikro TIM |
| Kontrol ve İzleme |
Profibus DP
Pompa Ekran Terminali(PDT) |
| İzleme |
Fabrika Çalışmaları |
*Pompa
kombinasyonları |
|
Hafif hizmet |
Mil Conta Temizlemesi sadece |
| Orta hizmet |
Mil Conta Temizlemesi, Yüksek Vakum Temizlemesi,,Giriş Temizlemesi, değişken Gaz Balastı&Egzoz Temizlemesi(Egzoz Basınç Sensörü ile) |
| Orta hizmet + |
Orta hizmet gibi, artı Yüksek Akışlı Temizleme/Çözücü Yıkama |
Boyutlar(mm):
A:195(7.68)
B:220(8.66)
C:285.9(11.26)
D:346.5(13.64)
E:879.5(34.63)
F:83(3.27)
G:209.4(8.24)
H:568(22.36)
J:150(5.9)
K:1092(42.99)
L:390(15.35)
M:250(9.84)
