Kuru vida vakum pompaları

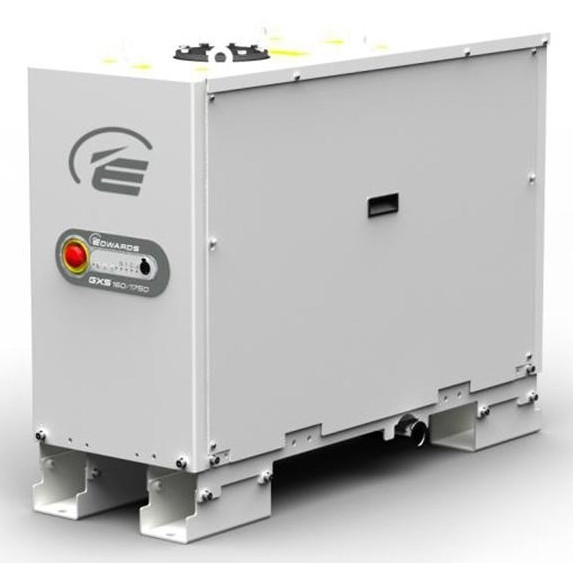

GXS 160/1750
Seçim partneriniz
Edwards, 95 yılı aşkın bir geçmişi ve 75 yılı aşkın üretim deneyimi olan vakum pompalarının tasarımı, teknolojisi ve üretimi konusunda dünya lideri.
Edwards, sorunlarınıza çözümler belirlemek ve uygulamak için geniş endüstri deneyimimizi kullanarak müşterilerimize değer kazandıran sonuçlar sunmaya inanıyor.En yenilikçi ve güncel modelleme tekniklerini kullanmak, en güvenilir ve uygun maliyetli şekilde maksimum performansı sağlayan bir sistem tasarımı sağlamak için müşteriler için pompalama konfigürasyonunu optimize edebiliriz.
GXS kuru vida pompaları ve kombinasyonları
Yeni GXS kuru pompalarımız vakum performansını bir sonraki seviyeye taşıyor.Gelişmiş sıcaklık kontrolü ve uzun servis aralıklarını sağlayan, sınıfının en iyi pompalama hızları ve gelecek yıllarda düşük işletme maliyetleri garanti edilir.
GXS yenilikçi vida teknolojisi
1.Çifte uçlu asmanın desteği
• Kantilever olmayan tasarım, özellikle sert süreçlerde son derece düşük titreşim ve üstün başlangıç güvenilirliği için güvenli rotor desteği sağlar
• Üstün sıvı ve toz işleme yeteneği. Sınavlar beş litrelik su salyangozunun ve bir kilogram ince toz salyangozunun işleme yeteneğini gösterdi
2.Yatay ve yağlama
• Yağla yağlanan dişliler yağlanmayı ve düzenli bakım gereksinimini ortadan kaldırır
• Uygulama uyumluluğu ve çok daha iyi ömür için gelişmiş kaliteli rulmanlar ve düşük buhar basıncı ile özel amaçlı yağ kullanır
3- Gelişmiş akım mühürleme teknolojisi.
• Entegre yağ engelleme labirent mühürlü temas etmeyen uzun ömürlü mühürler son derece etkili bir mühürleme sağlar
• Dakikada altı litrelik bir mühür temizlemesi ile birlikte, vites kutusu kirliliğe karşı korunur ve vakum alanı yağsız tutulur
GXS güçlendirici
4.Dünyada önde gelen motor ve tahrik teknolojisi
• Elektronik tahriklerle birlikte son derece yüksek verimlilikte motorlar, zor süreçlerde maksimum tork performansını sağlar
• Hermetik olarak mühürlenmiş motor yağ sızıntısını ortadan kaldırır ve pompanın güvenilirliğini artırır
• Su soğutmalı motorlar ve tahrik cihazları, servis maliyetlerini düşürmek için daha güvenilirlik ve uzun ömür sağlar
5Gelişmiş pompalama mekanizması tasarımı
• Geliştirilmiş vida tipi rotor tasarımı, daha iyi termal kontrol ve
Tüm giriş basınçlarında optimize edilmiş pompalama
• Entegre ısı yönetimi ve benzersiz rotor ve stator tasarım özellikleri, argon gazını tam konsantrasyonda pompalama yeteneği sağlar
• Gelişmiş işleme teknikleri ve tasarım özellikleri, mükemmel son vakum performansını korurken rotor kaplamalarına ihtiyaç duyulmasını ortadan kaldırır
• Geliştirilmiş üretim teknolojisi ve tasarımı, ses kesici olmadan düşük titreşim ve son derece sessiz çalışmaya katkıda bulunur
6Kök güçlendirici mekanizması.
• Yüksek verimli vakum artırıcı tasarımı
• Otomatik ısı yönetimi ile maksimum performans için optimize edilmiş
Teknik veriler:
| |
Birim |
GXS 160/1750 |
| En yüksek pompalama hızı |
M3/hr (cfm) |
1200 ((706) |
| Ult mate basınç ((temizleme olmadan) |
(Torr) |
7x10-4 (5.3x10-4) |
| Tam yük gücü |
@son basınç |
kW ((hp) |
5.1 (6.8) |
| @Pek pompa yükü |
kW ((hp) |
7.4 (9.9) |
| Elektrikli |
Tedarik seçenekleri |
Yüksek voltaj |
380-460V 3Ø 50/60Hz |
| Düşük voltajlı |
200-230V 3Ø 50/60Hz |
| Bağlantı |
Yüksek voltaj |
Harting Han K 4/4-F |
| Düşük voltajlı |
| Vakumlu Koplamalar |
Giriş |
ISO 100 |
| Egzoz |
NW40 |
| Soğutma suyu |
Besleme basıncı ((max) |
Bar ((psig) |
6.9 ((100) |
| Pompa boyunca DP ((min) |
Bar ((psig) |
1.0(14.7) |
| Akış @ min DP |
L/min ((gal/min) |
7.0 (1.9) |
| Sıcaklık |
°C(°F) |
5-40(41-104) Tüm türler |
| Bağlantı |
3/8" BSP Erkek (G 3/8") |
| Temizleme Gazı* |
Basınç |
Bar ((psig) |
2.5-6.9 ((36-100) |
| Hafif Görev |
sl/min |
12 |
| Orta yük |
sl/min |
18-52 |
| Bağlantı |
Swagelok*Ø1⁄4" tüpü |
| Yüksek akışlı temizlik/dondurucu akışı |
Besleme basıncı |
Bar ((psig) |
2.5-6.9 ((36-100) |
| Kontrol valf bağlantısı |
Swagelok*Ø3/8" tüpü |
| Filtre bağlantısı |
1⁄2"NPT Kadın |
| Solvent bağlantısı |
3/8"BSP Erkek ((G 3/8") |
| Kütle |
Kg ((Ibs) |
475 (1047) |
| Gürültü (uygun egzoz borusu ile) |
dB ((A) |
< 64 |
| Opera tng Sıcaklığı |
°C(°F) |
5-40 ((41-104) |
| Egzoz Geri Basınç ((MAX) |
- Evet. |
1400 ((20) |
| Sistem IP derecesi |
Standart |
|
21D |
| Yağlama |
Türü |
PFPE Drynert®25/ 6 |
| Hacim |
- Evet. |
1.4 (0.4) |
| İzleme ve Kontrol |
Standart |
Kontrol |
Ön panel"Dashboard"
Seri-RS 232 |
| İzleme |
Ethernet Web Sunucusu |
| Seçenek |
Kontrol |
Paralel-MCM Micro TIM |
| Kontrol ve İzleme |
Profibus DP
Pompa Ekran Terminalı (PDT) |
| İzleme |
Fab Works |
* Pompa
kombinasyonlar |
|
Hafif görev |
Sadece Shat Seal Temizleme |
| Orta görev |
Shat Seal Temizleme, Yüksek Vacuum Temizleme,"İçiş Temizleme, Değişken Gaz Balast & Egzoz Temizleme ((Egzoz Basınç Sensörü ile) " |
| Orta görev + |
Orta görev, artı Yüksek akış temizleme / Solvent Flush |
Boyutlar ((mm):
A:195(7.68)
B:220(8.66)
C:311.6 ((12.27)
D:320.8(12.63)
E:853.8 ((33.61)
F:83(3.27)
G:209.4 ((8.24)
H:829.5 ((32.66)
J:/
K:1092 ((42.99)
L:390(15.35)
M:250(9.84)
